Módulo: Basic

Características

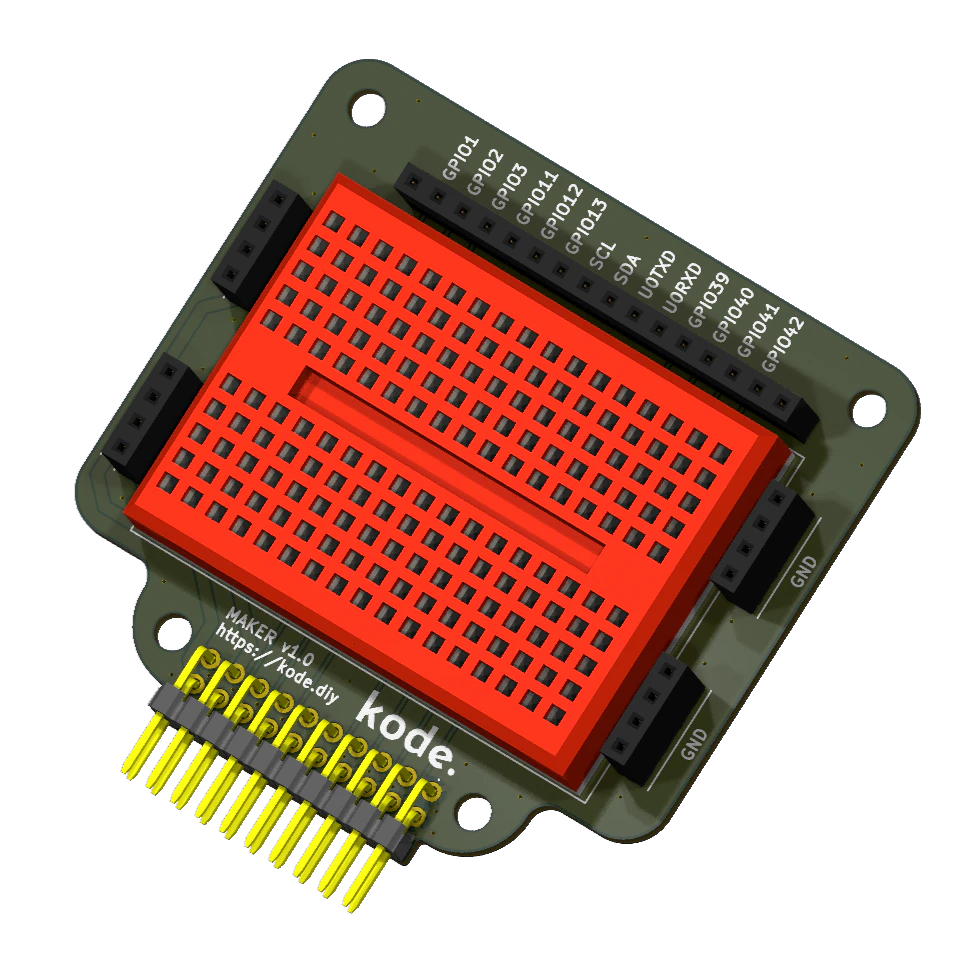

Con este módulo puedes crear circuitos y prototipar tus ideas usando la breadboard integrada y usar los pines disponibles del Kode Dot. Además, tienes disponible los dos buses de alimentación del Kode Dot: 5V y 3.3V, con una corriente máxima de 2A.

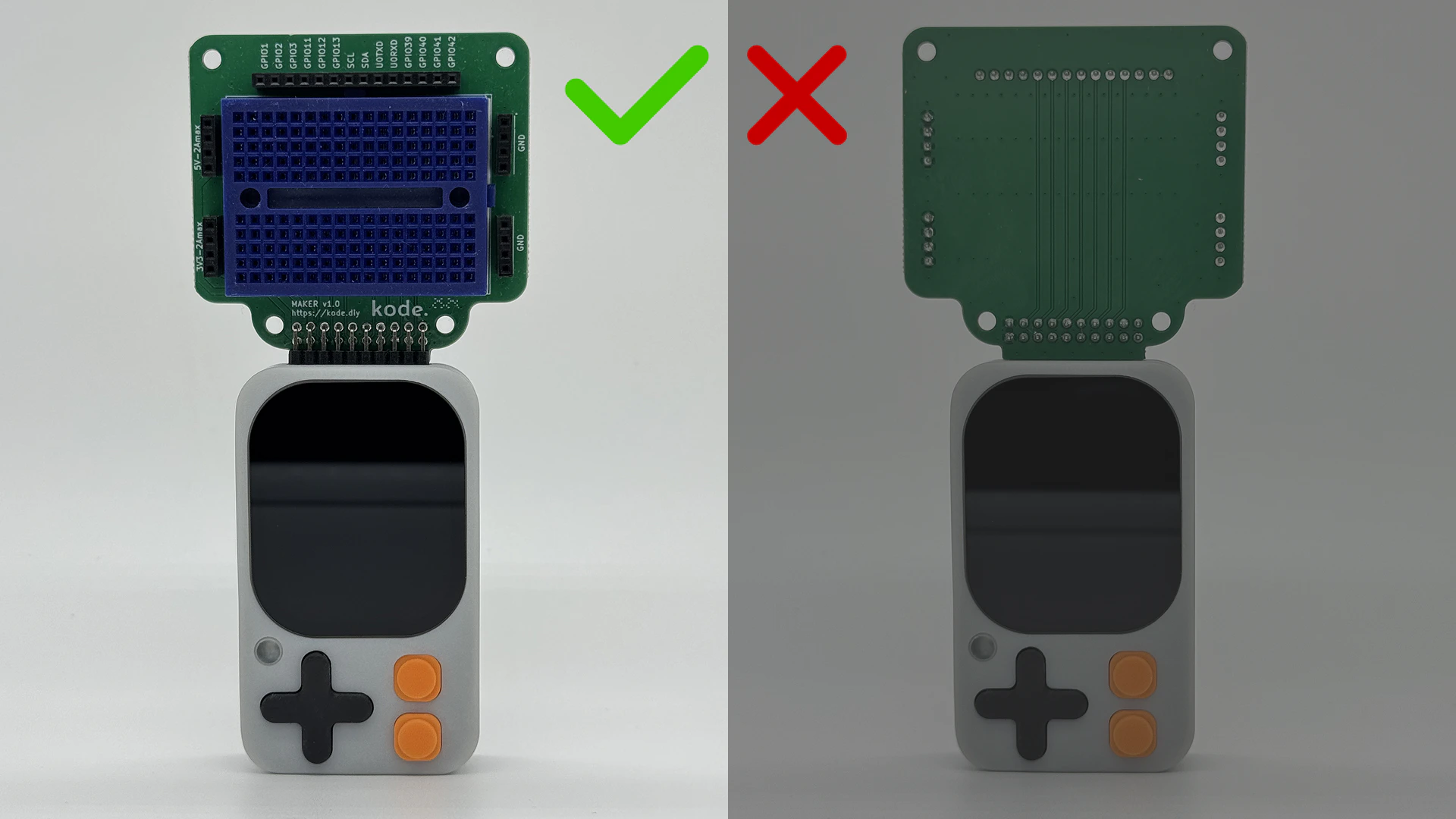

Conexión con el Kode Dot

Pines disponibles

Puedes usar los siguientes pines:

Pin	Descripción
GPIO1	RTC_GPIO1, ADC1_CH0, TOUCH1
GPIO2	RTC_GPIO2, ADC1_CH1, TOUCH2
GPIO3	RTC_GPIO3, ADC1_CH2, TOUCH3
GPIO11	RTC_GPIO11, ADC2_CH0, TOUCH11
GPIO12	RTC_GPIO12, ADC2_CH1, TOUCH12
GPIO13	RTC_GPIO13, ADC2_CH2, TOUCH13
SCL	GPIO47
SDA	GPIO46
U0TXD	GPIO43
U0RXD	GPIO44
GPIO39	JTAG-MTCK
GPIO40	JTAG-MTCDO
GPIO41	JTAG-MTCDI
GPIO42	JTAG-MTMS

Los pines SCL y SDA son del bus I2C del Kode Dot, solo se pueden usar para conectar otros componentes al bus I2C.
