Módulo: Basic

Características

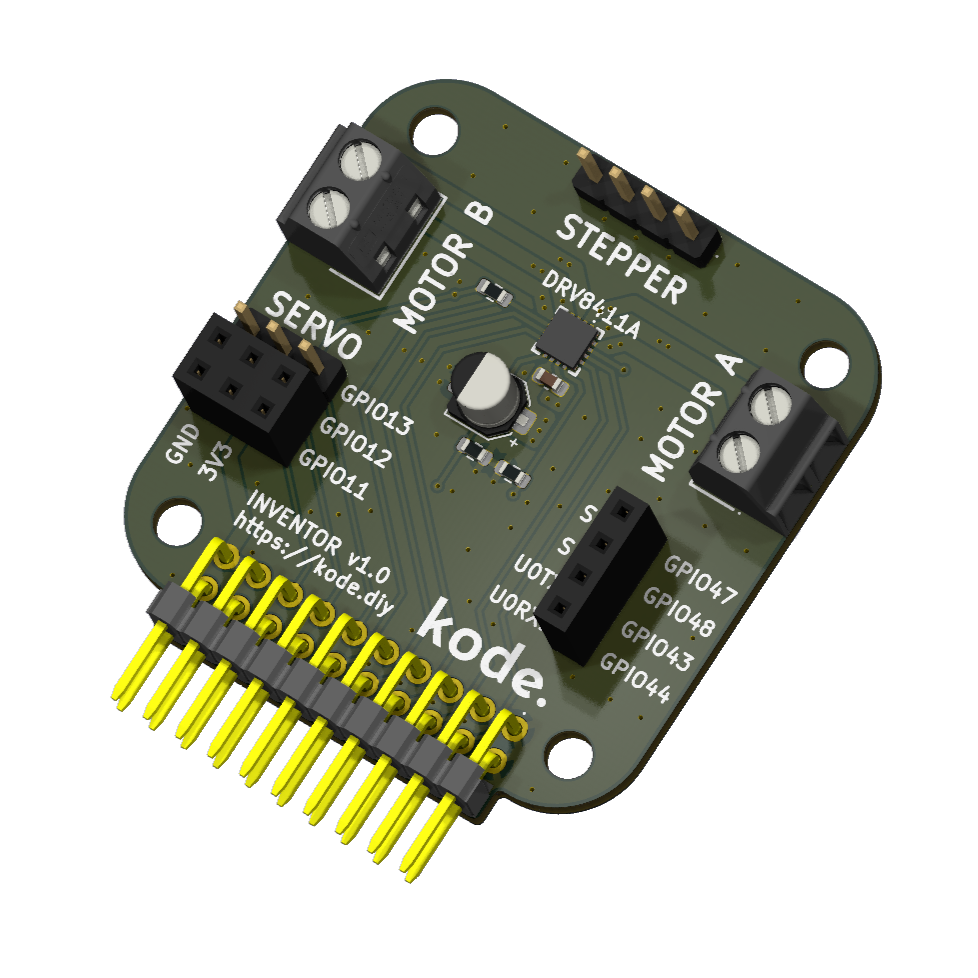

Con este módulo puedes conectar motores a tu Kode Dot y hacer robots, como por ejemplo un coche siguelineas. Puedes conectar lo siguiente:

2x motores DC o 1x motor paso a paso
1x servomotor
4x GPIOs para sensores
1x bus de I2C

No es necesario usar una fuente externa de alimentación ya que todo se alimenta desde el Kode Dot. Los motores DC tienen que ser de 5V y están limitados por hardware a una corriente máxima de 700mA por motor. Así, como el Kode Dot puede suministrar hasta 2A, quedan 600mA para conectar un servomotor. Los motores DC se controlan por PWM y se puede medir la corriente que esta consumiendo cada motor para tener una estimación de su torque.

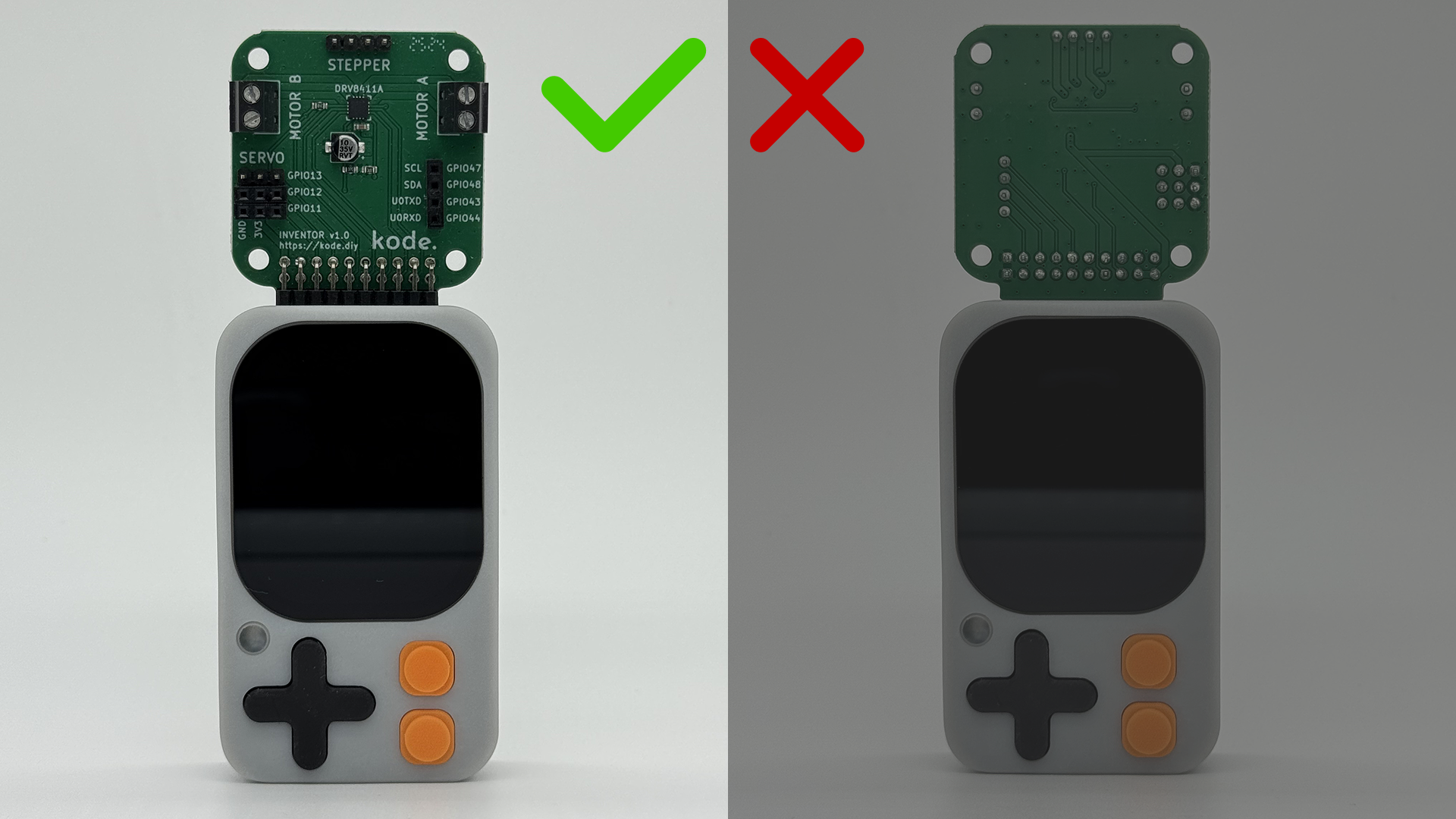

Conexión con el Kode Dot

Esquema de conexión

El driver que controla los motores está conectado de la siguiente manera:

Driver	ESP32-S3
AIN1	GPIO42
AIN2	GPIO41
BIN1	GPIO40
BIN2	GPIO39
nFAULT	GPIO38
AIPROPI	GPIO37
BIPROPI	GPIO36

AIPROPI y BIPROPI sirven para medir la corriente que está consumiendo cada motor. Para más información consulta el datasheet del driver.

Ejemplo de código

Conecta dos motores DC a los conectores y con este código verás como primero aceleran, luego mantienen la velocidad máxima y finalmente desaceleran.

motors_test.ino

/**
 * DRV8411A + 2x DC + Servo + Lectura de corriente por IPROPI (ESP32-S3).
 * Muestra en Serial Plotter: IA(A) \t IB(A) \t ITRIP(A) mientras ejecuta secuencias de ambos motores y un servo.
 * Fórmulas IPROPI (datasheet): IPROPI(µA) = I_LS_total(A) * 200 µA/A; V_IPROPI = IPROPI * R_IPROPI;
 *                              I_motor = V_IPROPI / (R_IPROPI * 200e-6); I_TRIP = VREF / (R_IPROPI * 200e-6).
 */
/* ───────── KODE | docs.kode.diy ───────── */

#include <Arduino.h>
#include <ESP32Servo.h>

/* Pines DRV8411A */
constexpr int PIN_AIN1   = 42;
constexpr int PIN_AIN2   = 41;
constexpr int PIN_BIN1   = 39;
constexpr int PIN_BIN2   = 40;
constexpr int PIN_nFAULT = 3;

/* IPROPI -> ADC (canal A y canal B) */
constexpr int PIN_AIPROPI = 2;   /* Entrada ADC para A-IPROPI */
constexpr int PIN_BIPROPI = 1;   /* Entrada ADC para B-IPROPI */

/* Servo */
constexpr int PIN_SERVO = 13;
Servo servo;

/* Configuración del servo (microsegundos y ángulos) */
constexpr int SERVO_MIN_US = 500;
constexpr int SERVO_MAX_US = 2500;
constexpr int SERVO_CENTER = 90;
constexpr int SERVO_LEFT   = 0;
constexpr int SERVO_RIGHT  = 180;

/* Funciones auxiliares DRV8411A */
inline void motorA_coast()  { digitalWrite(PIN_AIN1, LOW);  digitalWrite(PIN_AIN2, LOW);  } /* Alta impedancia en ambas entradas */
inline void motorA_brake()  { digitalWrite(PIN_AIN1, HIGH); digitalWrite(PIN_AIN2, HIGH); } /* Freno por decaimiento rápido */
inline void motorA_fwd()    { digitalWrite(PIN_AIN1, HIGH); digitalWrite(PIN_AIN2, LOW);  } /* Motor A adelante */
inline void motorA_rev()    { digitalWrite(PIN_AIN1, LOW);  digitalWrite(PIN_AIN2, HIGH); } /* Motor A atrás */

inline void motorB_coast()  { digitalWrite(PIN_BIN1, LOW);  digitalWrite(PIN_BIN2, LOW);  } /* Alta impedancia en ambas entradas */
inline void motorB_brake()  { digitalWrite(PIN_BIN1, HIGH); digitalWrite(PIN_BIN2, HIGH); } /* Freno por decaimiento rápido */
inline void motorB_fwd()    { digitalWrite(PIN_BIN1, HIGH); digitalWrite(PIN_BIN2, LOW);  } /* Motor B adelante */
inline void motorB_rev()    { digitalWrite(PIN_BIN1, LOW);  digitalWrite(PIN_BIN2, HIGH); } /* Motor B atrás */

/* Tiempos */
constexpr uint32_t T_MOTOR_DIR   = 2000; /* 2 s por sentido */
constexpr uint32_t T_SERVO_TRAMO = 1000; /* 1 s por tramo */

/* Parámetros IPROPI (ajustar R al valor real usado) */
constexpr float VREF_V         = 3.3f;       /* VREF (V) */
constexpr float RIPROPI_OHMS   = 23700.0f;   /* Cambiar a 10000.0f si se usa 10 kΩ */
constexpr float AIPROPI_GAIN   = 200e-6f;    /* 200 µA/A (ganancia IPROPI) */

/* Configuración del ADC */
constexpr int   ADC_BITS       = 12;         /* Resolución ADC */
constexpr float ADC_VFULL      = 3.3f;       /* Con atenuación 11 dB, ~3.3 V de escala completa */

/* Máquinas de estado concurrentes */
enum class Phase { FWD, REV, DONE };
struct MotorSeq {
  bool enabled=false; Phase phase=Phase::FWD; uint32_t tEnd=0;
  void start() { enabled=true; phase=Phase::FWD; tEnd=millis()+T_MOTOR_DIR; }
};
struct ServoSeq {
  bool enabled=false; int step=0; uint32_t tEnd=0;
  void start() { enabled=true; step=0; servo.write(SERVO_RIGHT); tEnd=millis()+T_SERVO_TRAMO; }
};
MotorSeq seqA, seqB; ServoSeq seqS;

/* ADC -> voltios */
float adcVolts(int pin) {
  uint16_t raw = analogRead(pin);
  return (raw * ADC_VFULL) / ((1 << ADC_BITS) - 1);
}

/* Voltios IPROPI -> corriente del motor (A) */
float ipropiToCurrentA(float v_ipropi) {
  return v_ipropi / (RIPROPI_OHMS * AIPROPI_GAIN);
}

/* Muestreo periódico para Serial Plotter: IA, IB e ITRIP */
void sampleAndPrintCurrents() {
  float vA = adcVolts(PIN_AIPROPI);
  float vB = adcVolts(PIN_BIPROPI);
  float iA = ipropiToCurrentA(vA);
  float iB = ipropiToCurrentA(vB);
  float iTRIP = VREF_V / (RIPROPI_OHMS * AIPROPI_GAIN); /* Umbral de sobrecorriente (A) */

  /* Columnas separadas por tabuladores para Arduino Serial Plotter */
  Serial.print(iA, 4); Serial.print('\t');
  Serial.print(iB, 4); Serial.print('\t');
  Serial.println(iTRIP, 4);
}

/* Espera activa con muestreo periódico (~cada 20 ms) */
void waitWithSampling(uint32_t ms) {
  uint32_t t0 = millis(), tNext = 0;
  while ((uint32_t)(millis() - t0) < ms) {
    uint32_t now = millis();
    if ((int32_t)(now - tNext) >= 0) {
      sampleAndPrintCurrents();
      tNext = now + 20;
    }
    delay(1); /* Breve espera para ceder CPU */
  }
}

/* Verifica si /nFAULT está en bajo durante la sección indicada */
void checkFault(const char* tag) {
  if (digitalRead(PIN_nFAULT) == LOW) {
    Serial.print("[nFAULT] Falla detectada durante ");
    Serial.println(tag);
  }
}

void setup() {
  Serial.begin(115200);
  delay(100);

  pinMode(PIN_AIN1, OUTPUT);
  pinMode(PIN_AIN2, OUTPUT);
  pinMode(PIN_BIN1, OUTPUT);
  pinMode(PIN_BIN2, OUTPUT);
  pinMode(PIN_nFAULT, INPUT_PULLUP);

  motorA_coast();
  motorB_coast();

  /* ADC: 11 dB para abarcar hasta ~3.3 V y resolución de 12 bits */
  analogReadResolution(ADC_BITS);
  analogSetAttenuation(ADC_11db);

  /* Cabecera opcional para Serial Plotter */
  Serial.println("IA(A)\tIB(A)\tITRIP(A)");

  /* Configuración del servo (50 Hz, limitado a los pulsos definidos) */
  servo.setPeriodHertz(50);
  servo.attach(PIN_SERVO, SERVO_MIN_US, SERVO_MAX_US);
  servo.write(SERVO_CENTER);

  /* 1) Motor A adelante y atrás con muestreo */
  motorA_fwd();  waitWithSampling(T_MOTOR_DIR);
  motorA_rev();  waitWithSampling(T_MOTOR_DIR);
  motorA_brake(); delay(100); motorA_coast();
  checkFault("Secuencia 1 (Motor A)");

  /* 2) Motor B adelante y atrás con muestreo */
  motorB_fwd();  waitWithSampling(T_MOTOR_DIR);
  motorB_rev();  waitWithSampling(T_MOTOR_DIR);
  motorB_brake(); delay(100); motorB_coast();
  checkFault("Secuencia 2 (Motor B)");

  /* 3) Barrido del servo: +90°, -90° (1 s cada tramo) */
  servo.write(SERVO_RIGHT); waitWithSampling(T_SERVO_TRAMO);
  servo.write(SERVO_LEFT);  waitWithSampling(T_SERVO_TRAMO);
  servo.write(SERVO_CENTER);

  /* 4) Ejecución concurrente */
  seqA.start(); seqB.start(); seqS.start();
}

void loop() {
  /* Muestreo continuo para el Plotter (~50 Hz) */
  static uint32_t tNext = 0;
  uint32_t now = millis();
  if ((int32_t)(now - tNext) >= 0) {
    sampleAndPrintCurrents();
    tNext = now + 20;
  }

  /* Secuencia concurrente Motor A */
  if (seqA.enabled) {
    if (seqA.phase == Phase::FWD) {
      motorA_fwd();
      if ((int32_t)(now - seqA.tEnd) >= 0) {
        seqA.phase = Phase::REV;
        seqA.tEnd = now + T_MOTOR_DIR;
      }
    } else if (seqA.phase == Phase::REV) {
      motorA_rev();
      if ((int32_t)(now - seqA.tEnd) >= 0) {
        seqA.phase = Phase::DONE; motorA_brake(); delay(50); motorA_coast();
      }
    }
  }

  /* Secuencia concurrente Motor B */
  if (seqB.enabled) {
    if (seqB.phase == Phase::FWD) {
      motorB_fwd();
      if ((int32_t)(now - seqB.tEnd) >= 0) {
        seqB.phase = Phase::REV;
        seqB.tEnd = now + T_MOTOR_DIR;
      }
    } else if (seqB.phase == Phase::REV) {
      motorB_rev();
      if ((int32_t)(now - seqB.tEnd) >= 0) {
        seqB.phase = Phase::DONE; motorB_brake(); delay(50); motorB_coast();
      }
    }
  }

  /* Secuencia concurrente Servo (DERECHA -> IZQUIERDA -> CENTRO) */
  if (seqS.enabled) {
    if (seqS.step == 0) {
      if ((int32_t)(now - seqS.tEnd) >= 0) {
        servo.write(SERVO_LEFT);
        seqS.step = 1; seqS.tEnd = now + T_SERVO_TRAMO;
      }
    } else if (seqS.step == 1) {
      if ((int32_t)(now - seqS.tEnd) >= 0) {
        servo.write(SERVO_CENTER);
        seqS.step = 2;
      }
    }
  }

  /* Condición de fin: ambos motores terminados y servo centrado */
  if (seqA.phase == Phase::DONE && seqB.phase == Phase::DONE && seqS.step == 2) {
    checkFault("Secuencia 4 (concurrente)");
    seqA.enabled = seqB.enabled = false; seqS.enabled = false;
    motorA_coast(); motorB_coast();
    while (true) { delay(1000); } /* Mantener aquí tras finalizar */
  }
}

Descarga de ejemplos

Puedes probar los códigos de ejemplo mediante el IDE de Arduino o el IDE de ESP-IDF o descargar los códigos en nuestro drive: Ejemplos de código del módulo Inventor
